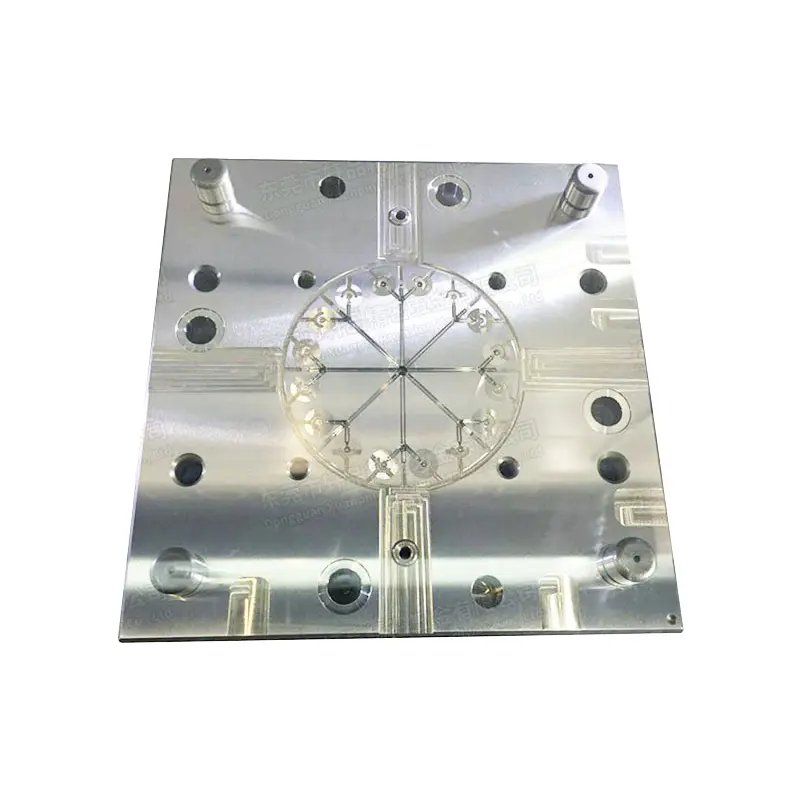

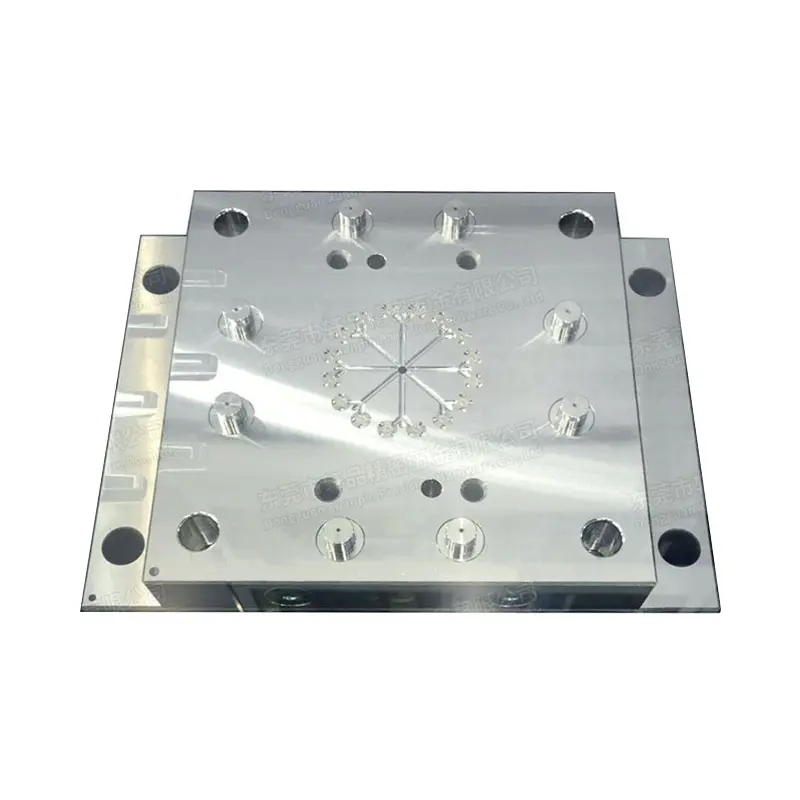

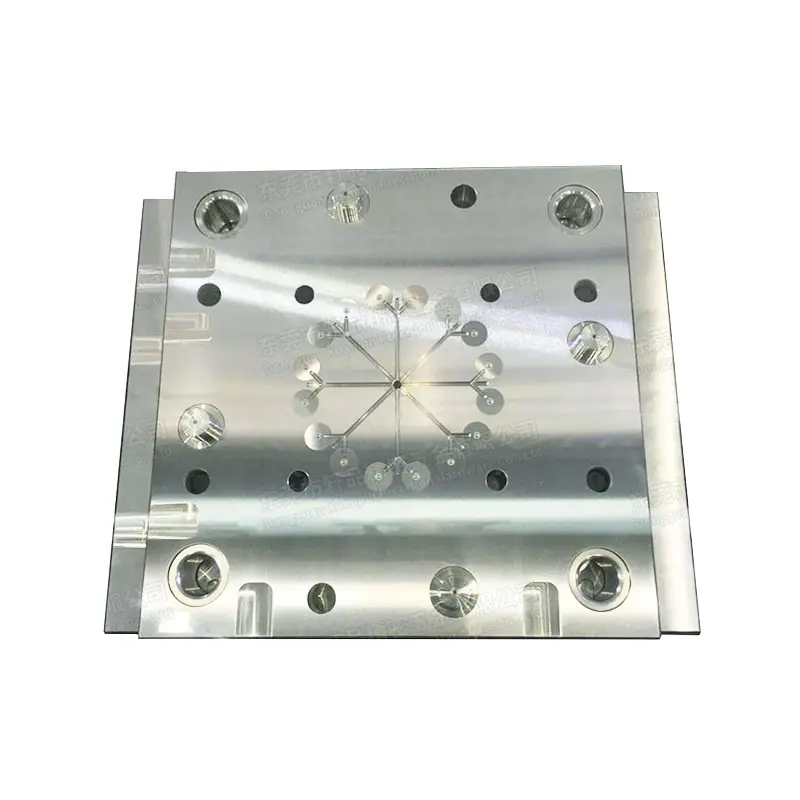

Cos'è le parti di stampo ottico di precisione?
Stampo ottico Fare riferimento a componenti di stampo di precisione chiave utilizzati nel processo di stampaggio dei componenti ottici (come lenti, prismi, piastre di guida alla luce, ecc.) Per garantire un'elevata precisione, alta qualità della superficie e prestazioni ottiche dei prodotti.
Caratteristiche della lavorazione di precisione per componenti di stampo ottico:
● Precisione ultra-alta
● superficie di grado specchio
● Lunga vita e stabilità
Quali sono i materiali comunemente usati di lavorazione di precisione per i componenti dello stampo ottico？
Acciadi ad alta durezza e elevata resistenza all'usura come S136 、 P20 o 45# ECT in acciaio. Questi materiali possono ottenere una durezza di 50-52HRC dopo il trattamento termico per soddisfare i requisiti di alta qualità e di lunga durata degli stampi.
Sul materiale:
|
Materiale |
HRC |
Scena applicabile |
Vantaggi chiave |
Limitazione |
|
acciaio di tungsteno |
85-90 |
Core del modulo array di microstruttura |
Durata fino a 2 milioni di volte (3 volte quella dell'acciaio ordinario) |
Molto fragile, vietato essere utilizzato in condizioni di impatto |
|
S136 |
50-52 |
Lente ad alta trasparenza |
Eccellenti prestazioni di lucidatura dello specchio (fino a RA0,008 μm) |
Il costo è superiore del 40% a quello di P20 |
Quali sono l'elaborazione della lavorazione di precisione per i componenti di stampo ottico?
Innanzitutto, il piano di elaborazione e i materiali appropriati saranno determinati in base ai disegni. I principali collegamenti di elaborazione includono:
● Elaborazione CNC: completare lo stampaggio iniziale, modellare accuratamente il contorno di base delle parti e controllare l'accuratezza dimensionale di base.
● Tagliamento del filo: per forme complesse o strutture sottili, il taglio ad alta precisione si ottiene attraverso lo scarico del filo dell'elettrodo.
● Macinatura: migliorare la planarità superficiale e la precisione dimensionale, ridurre la rugosità, garantire il parallelismo delle superfici correlate, ecc.
● EDM speculare: utilizzare EDM di precisione per rendere alta la superficie dello stampo, gettando le basi per l'effetto specchio.
● JG (macinatura coordinata): concentrarsi sull'elaborazione di fori, scanalature e altre strutture ad alta precisione per garantire che le tolleranze delle posizioni chiave soddisfino gli standard.
● Machining ultra-precisione: per parti ottiche di fascia alta, la rotazione o la macinazione ultra-precisione viene utilizzata per ottenere precisione e fluidità estremamente elevate.
Infine, viene effettuato un trattamento di lucidatura. La superficie è meticolosamente macinata con strumenti speciali per rimuovere i micro-defetti e alla fine ottenere un effetto simile a quello a specchio, soddisfacendo i rigorosi requisiti degli stampi ottici per la qualità della superficie.
In quali campi vengono solitamente utilizzate parti di stampo ottico?
Nel campo dell'elettronica di consumo, parti di stampo ottico utilizzate per lenti per telefoni cellulari di fascia alta, telecamere per tablet, ecc.; Negli strumenti di ricerca e test scientifici, utilizzati per lo stampaggio delle lenti di apparecchiature ottiche di precisione come microscopi e telescopi; nel campo del monitoraggio della sicurezza, utilizzato per le lenti per il monitoraggio ad alta definizione. E, nell'industria automobilistica, spesso utilizzate per produrre lenti per la telecamera dei veicoli, lenti ottiche del veicolo, e lenti per la visione notturna dei veicoli.
Perché scegliere XP Stampo come fornitore di parti di stampo ottico?
● Personale qualificato con una ricca esperienza
● La tecnologia e le attrezzature all'avanguardia garantiscono la qualità e l'accuratezza
● Soluzione individuale per la tua innovazione ed esclusiva
